2019年大二建築設計題目

題目 : 建材企業總公司暨里山文化館

朝陽科技大學107-2學年建築系二年級『建築設計(四)』第一次設計題目        2019/02/13
指導老師 : 謝文通(出題)、王福君、蔡長恩、洪得雄、郭柏巖、董皇志  助教:吳姿妤
上課時間地點 : 每週三08:30am-17:20pm  設計學院六樓製圖教室D-602

設計內容
    過去建築空間受制於材料與構造形式之影響，使得建築空間樣式不易解脫傳統空間組構與框架；然而隨著材料科技與力學結構日新月異，當今建築形式與表情，更得以豐富多樣性的表情呈現。如設計表現出：沉重/穿透、銳利/曲面、序列/隨機…等手法，均隨著建築材料重新定義與科技突破發展，而有更多樣性風貌。
    業主是為建築材料創新之廠商，欲以『環保、耐候、美觀』之理念，顛覆以往大眾對於格柵材料的刻板印象。主力產品為仿木紋或石紋之鋁製格柵及金屬包板兩項建築材料，試取代原木格柵與傳統石材於外部氣候限制與不足之處，以能提昇環保綠建材之意識。

    本次設計基地位於彰化縣永靖鄉台一線主要幹道上(詳附件)。業主將建造一座產品展示中心暨行政辦公室大樓，並以社區聯誼空間用以回饋地方鄰里，作為文化交流聚會場所。設計除了符合業主機能所需之外，尚需思考如何突顯業主產品於建築空間之呈現。格柵元素於外於內，皆可以不同的組構方式來呼應不同的空間形式；合於外顯與內藏之原則，來練習本次設計空間之操作。展示或隱藏建築的空間虛實、光影變化、定義空間公私場域中人的活動方式、宣言該建築於環境中的姿態與形式，創造一與業主期待相符且具自明性之當代建築。

設計主題

1. 產品與企業形象
2. 台一線當地地標vs打卡景點
3. 公眾空間vs私人企業之公私領域
4. 企業之公共區域與業主私人空間及招待空間之分派
5. 基地景觀綠化、里山倡議與生態永續、綠建築設計導入

機能需求

行政空間	接待大廳、業務部12人、會計部6人、設計部10人、會議室6人*3、會議室20人*1，主管室*2，董事長室、影音演講廳120人(可開放給社區)
展示空間	產品展示區350坪、藝品展示區50坪
貴賓接待	交誼廳與招待空間50坪、餐宴20人(外燴)、4間VIP休憩臥房
住家空間	四房兩廳
其他	員工餐廳30人(含廚房)、汽車停車空間10格(貴賓車位2部)、機車停車空間30格，儲藏空間、屋頂花園，機電置放屋頂或獨立戶外一區
社區聯誼	鄉鎮社區之圖書室&當地文化展示空間100-200坪，與廠區有所區隔

基地環境與相關法規

1. 建築基地位於彰化縣永靖鄉，基地面積1865㎡，詳如附件一。可建築範圍:彰化縣永靖鄉五汴段1348、1349兩筆地號(1341、1344、1345、1350皆為交通用地不可建築。)
2. 甲種建築用地，建蔽率 : 60%、容積率 : 240%。建築高度限制:35公尺。退縮距離:依防火退縮規定。

作業進度

1.  2/27  w1發題解說 案例蒐集與研究
2.  3/06  w2基地與環境策略 配置初次提案
3.  3/13  w3需求整合、配置平面機能及設計慨念
4.  3/20  w4景觀與造型設計發展
5.  3/27  w5第一階段正草評
6.  4/03  w6[春假] 機能設計修改
7.  4/10  w7設計發展 立面與室內空間細部大樣
8.  4/17  w8正式評圖發表

圖面要求

1. 設計概念說明與衍繹、基地記錄與分析
2. 全區配置圖 (比例不小於1/300，說明設計配置與基地周遭關係)
3. 各層平面圖 (比例不小於1/100)
4. 各向立面圖 (比例不小於1/100)

正向立面繪製出A、B兩方案，並選出其中一個方案:
(1)呈現出立面材料之標示(至少三種以上)、層次陰影與色彩計畫說明。
 (2)建築立面可結合立面皮層剖面與相關之細部大樣圖 (比例1/10-30，兩剖線, 至少4-6個細部大樣圖)。

5. 剖面圖2向 (比例不小於1/100，全棟或局部重要挑空區域等)

 至少樓梯全剖圖1/100，樓梯細部大樣圖(1/10-30, 扶手 止滑材料 踢腳燈 排水 構造與材質）

6. 選擇二處之重要公共空間設計。入口內外、公共門廳、梯廳、廁所、演講廳、展示空間…等，可搭配室內透視圖或以三視圖呈現
7. 外部透視圖2(雙點透視為主，彩繪，A4大小)，室內透視圖2 (可以單點透視或俯視透視為主，A4大小)
8. 過程發展之草圖及階段方案

版面規定A1橫式 (手繪，請安排好版面張數3,6,9倍數)
模型要求

1. 全區基地模型(各組一座1/300，範圍各組自定，需含地形、街道與重要交通路線)
2. 建築模型1/100
3. 其他相關輔助模型(概念發展模型、重點空間局部模型等輔助說明模型，比例自訂)

參考資料

1. 隈研吾（KENGO KUMA)作品集2006-2015/GA Architect
2. Wall elements art wall . / ifengspace.beijing edit
3. SCDA Architects II/ the architecture of Soo Chan
4. Architectural Material & Detail Structure – wood /Bernard Buhler

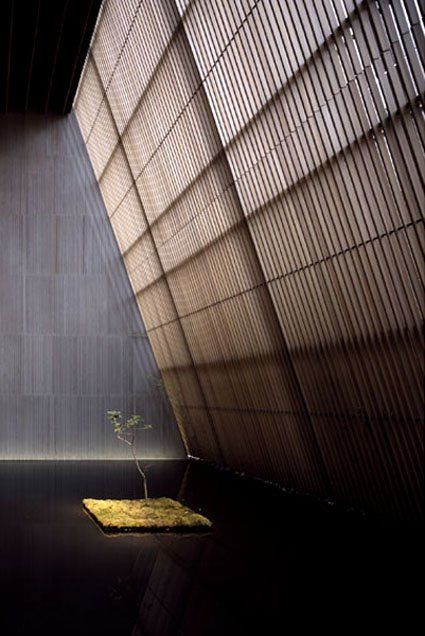

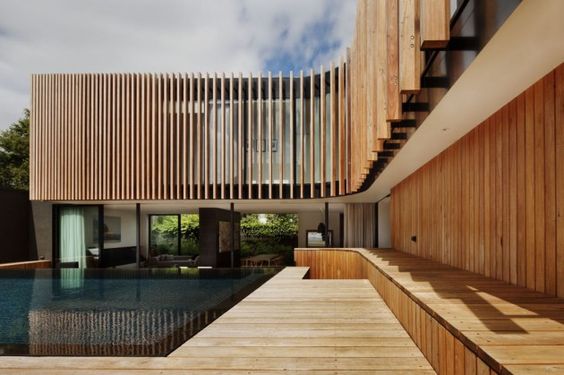

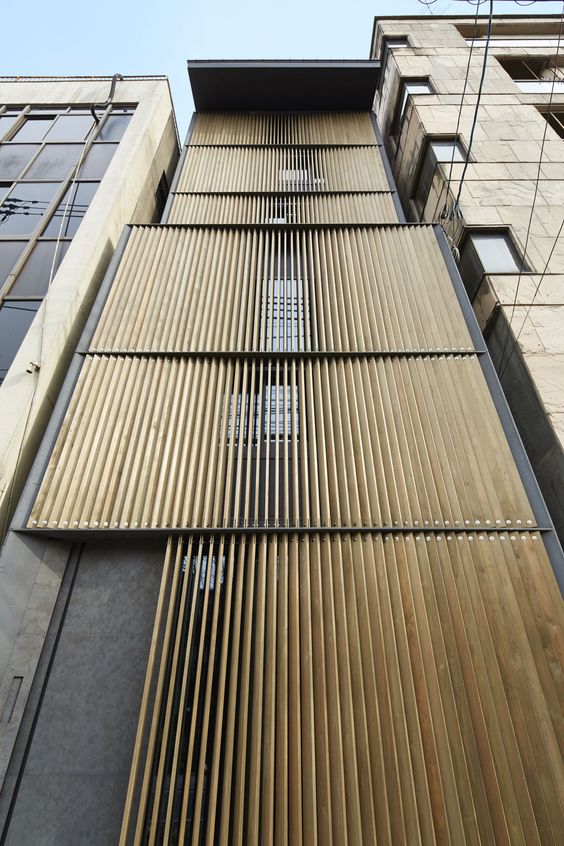

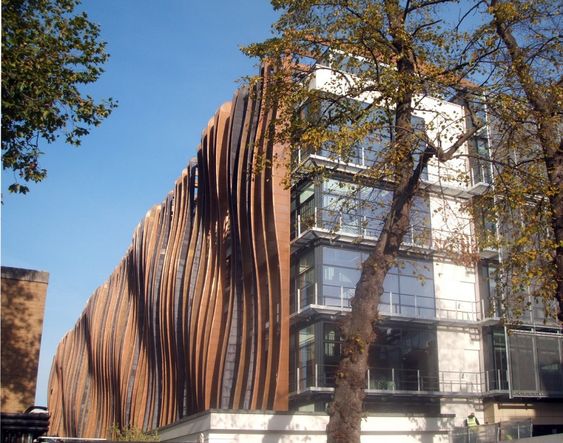

格柵組構與光影變化


附件資料
