13.Apr.2022

2022大二建築設計題目

朝陽科技大學建築系 110學年度第二學期  大二建築設計題目
林氏宗祠暨旅居民宿          2022/04/13

指導老師：謝文通(出題)、王福君、洪得雄、郭柏巖、董皇志



祠堂在古代是一姓宗族的家廟，用來供奉祖先之靈，祈求賜丁降福，延續一脈香火，繁衍子孫後代。也是宗親中有相關大事盛事的時候用來聚會議事的場所。如今祠堂成了家族心靈的驛站，給人以特殊的關切和滋潤及慰藉；給人以安全和安定感覺。祠堂裡供奉著歷代祖先的神位，羅列代代顯赫功名，是紀念堂；堂中天地悠悠，堂里香燈永續；堂中上下交融，堂里古今一體；庭、堂之間的台階每一級都踏出整個家族的宗教和歷史的感情，每一炷清香都隱隱熏出整個家族的期盼。《摘錄自-網路論壇》
本案基地位在南投縣國姓鄉北山坑一處山水交融之地，將於園區內設置宗祠及民宿區，而民宿的最大特點在超脫旅遊需求，是一種帶有文化屬性的「體驗式消費」，要如何將民宿配合園區內宗祠歷史文化、自然生態觀光資源等主題，推廣民宿並提供嶄新的生活體驗及營造空間的興味，扶植園區內營運發展?


1. 設計主題:

• 宗祠希望以「凝聚記憶：尊祖敬宗，緬懷先祖」、「延續精神：接待來訪，增進宗親鄰里情誼」、「文化傳承：歷史教育，繼承和發揚家風文化」三大重點呈現。
• 民宿空間可經由對宗祠空間深厚的文化底蘊結合，給住客豐富而多樣的生活體驗營造空間的興味。
• 建築與環境的結合需透過觀察並利用基地的各項特性，針對其中相關介面詳加思考: 建築與山水、建築與民房、建築與氣候環境、設計景觀與既有自然景觀、乃至宗祠及附屬民宿空間的群體景觀等關係，使彼此互為主客，交融、穿透。
• 建築形式不拘，但須低調、隱匿。

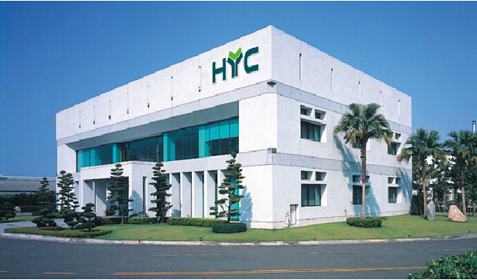

2.  業主為鑫永銓股份有限公司_林季進董事長，林董愛樹成癡，在現有南崗廠區栽種各式花草樹木，篤信老樹有靈氣，如果栽種在廠區的樹木綠葉茂盛，生命力強，就表示企業未來發展欣欣向榮，他更相信樹木的靈氣可以有效改善磁場，亦能讓員工上班就像在度假一樣-心情愉悅!


鑫永銓股份有限公司網站https://bit.ly/3Lemf09


2. 基地位置:
   建築基地位於南投縣國姓鄉北山坑段127,127-2,127-3,127-4,127-5,128(建),128-1,128-2,128-3,128-4,128-5,129,129-1,129-3(建),129-4,129-5,129-6,129-7,130等19筆地號；基地面積12,217平方公尺約3,695.64坪。另檢附高程測量參考詳附件。

地號	使用分區	使用地類別	面積
127	山坡地保育區	農牧用地	271 m2
127-2	山坡地保育區	農牧用地	271 m2
127-3	山坡地保育區	農牧用地	272 m2
127-4	山坡地保育區	農牧用地	272 m2
127-5	山坡地保育區	農牧用地	272 m2
128	山坡地保育區	丙種建築用地	254 m2
128-1	山坡地保育區	農牧用地	278 m2
128-2	山坡地保育區	農牧用地	278 m2
128-3	山坡地保育區	農牧用地	278 m2
128-4	山坡地保育區	農牧用地	278 m2
128-5	山坡地保育區	農牧用地	278 m2
129	山坡地保育區	農牧用地	270 m2
129-1	山坡地保育區	農牧用地	1620 m2
129-3	山坡地保育區	丙種建築用地	264 m2
129-4	山坡地保育區	農牧用地	1620 m2
129-5	山坡地保育區	農牧用地	1620 m2
129-6	山坡地保育區	農牧用地	1619 m2
129-7	山坡地保育區	農牧用地	1620 m2
130	山坡地保育區	農牧用地	582 m2



• 基地背山面水可以環視山河景色，遠看基地就像由南港溪、北山坑溪三向環抱的絕佳聖地。北臨昌榮巷及台十四線；南鄰國道六號；西臨北山坑市區。
• 基地內建物將全部拆除新建。
• 基地為農牧用地(不可興建建築物)及部分丙種建築用地，建蔽率為40%容積率為120%，業主將變更部分農牧用地為丙種建築用地(變更範圍請另詳附件二)，基地可興建建物面積變更為1,845平方公尺，其餘農牧用地可做景觀設計。

2. 機能需求:



空間需求	說明
宗祠空間	供家族成員祭祀與聚會之場所
聚會空間	於宗祠內設置(客餐廳)以提供20人聚會之社交空間
住宿空間	6-8間住宿空間並對外經營以維持園區內營運
其他空間	其餘附屬空間可依設計自行調整配置(餐廚空間、洗衣間、停車空間、備品室等)。

以上簡述各空間內容可依各基地條件配置適宜之空間組織。


3. 設計進度:

W1  04/13 發題解說/各組討論
W2  04/20 案例分析/配置與設計概念討論
W3  04/27 概念與空間發展設計合理轉化
W4  05/04 量體與造型發展/平面規劃
W5  05/11 機能定稿/配置與平面機能、剖面之於空間序列與性能
W6  05/18 ［正草評］/景觀規劃
W7  05/25 立面材料計畫/機電、空調、給排水設備整合
W8  06/01 3D透視圖/動畫/版面配置與圖表現法策略
W9  06/08 ［正 評］


4. 圖面要求:
   甲、設計概念說明(基地利用、景觀規劃、空間需求整合、公私領域連串、室內外空間展現、概念推演Diagram等)
   乙、全區配置圖(比例不得小於1/200，需說明地形變化及景觀規劃相關關係)
   丙、各層平面圖(比例不得小於1/50，需繪製家具)
   丁、各向立面圖(比例不得小於1/50)
   戊、重要空間剖面圖(比例不得小於1/50，需繪製家具)
   己、透視圖(室內/室外)
   庚、正圖版面規定90*180直式（請自行安排圖面及張數）
   辛、動畫(2分鐘內)



5. 模型要求:
   甲、環境模(需含設計建築量體) 比例1/200。
   乙、建築正模(若為分棟設計，可拆棟做建築正模，但需含坡地) 比例1/50。
   丙、其他相關輔助模型(概念發展模型、重點空間局部模型等輔助說明模型，比例不限)。

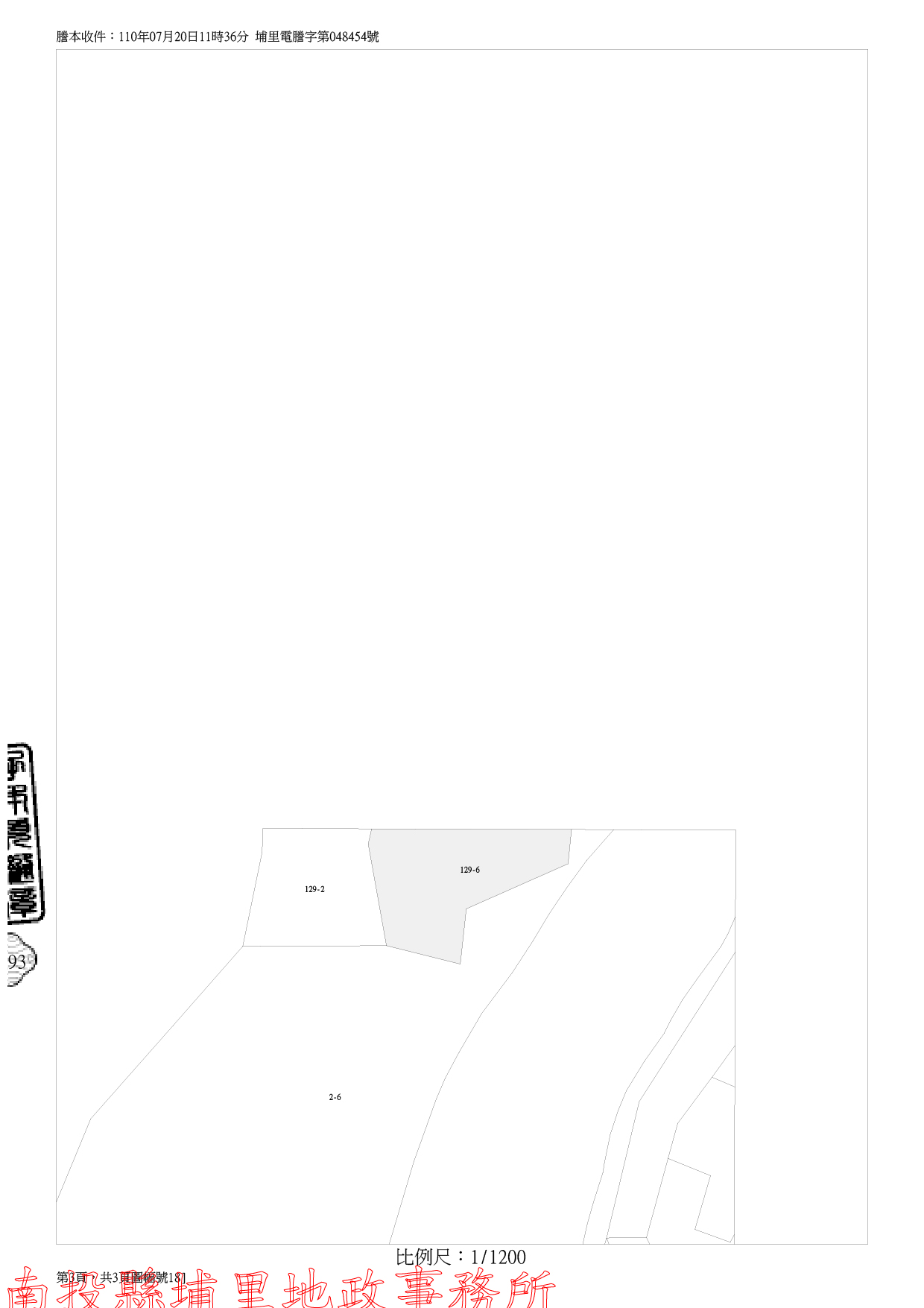

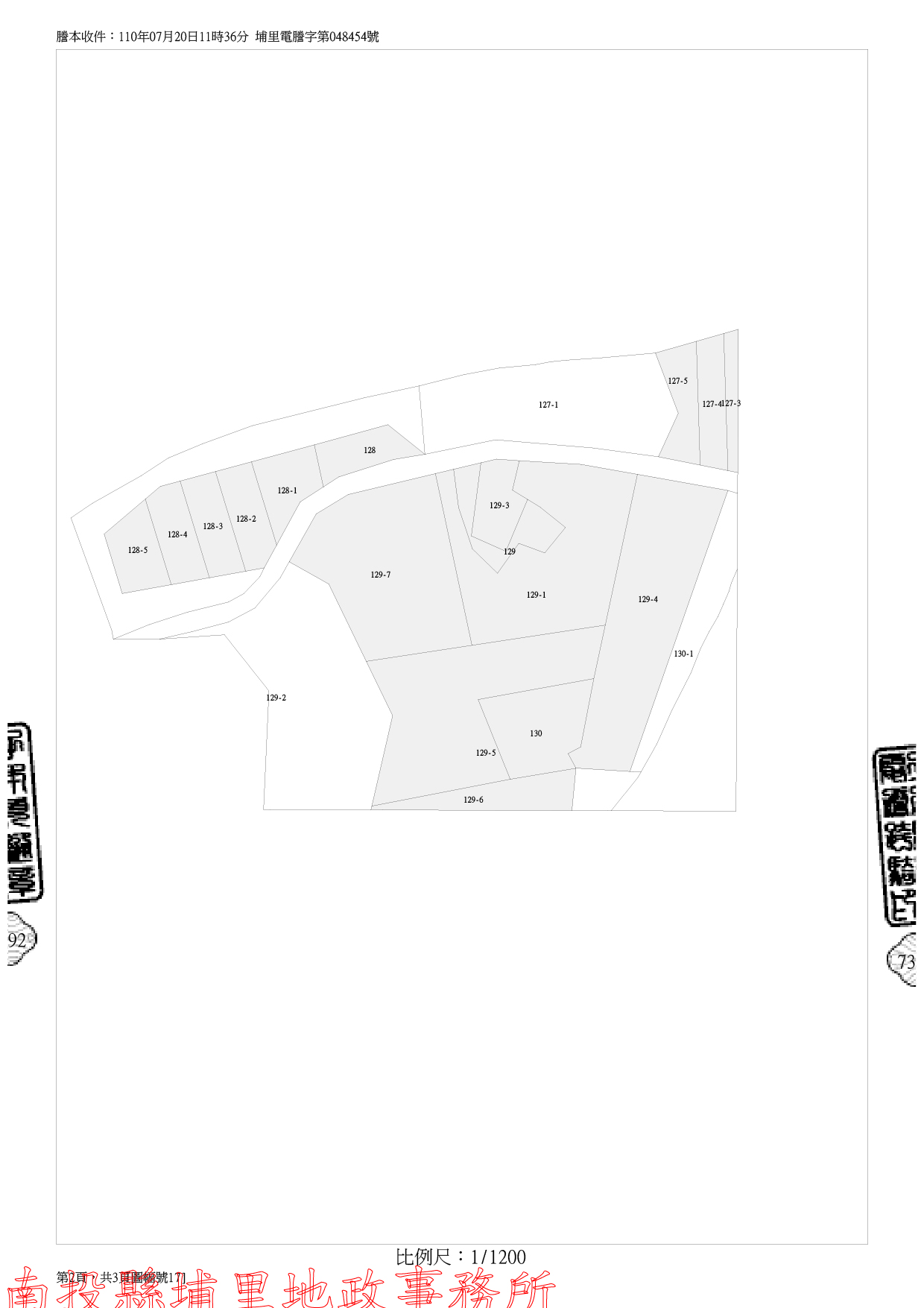

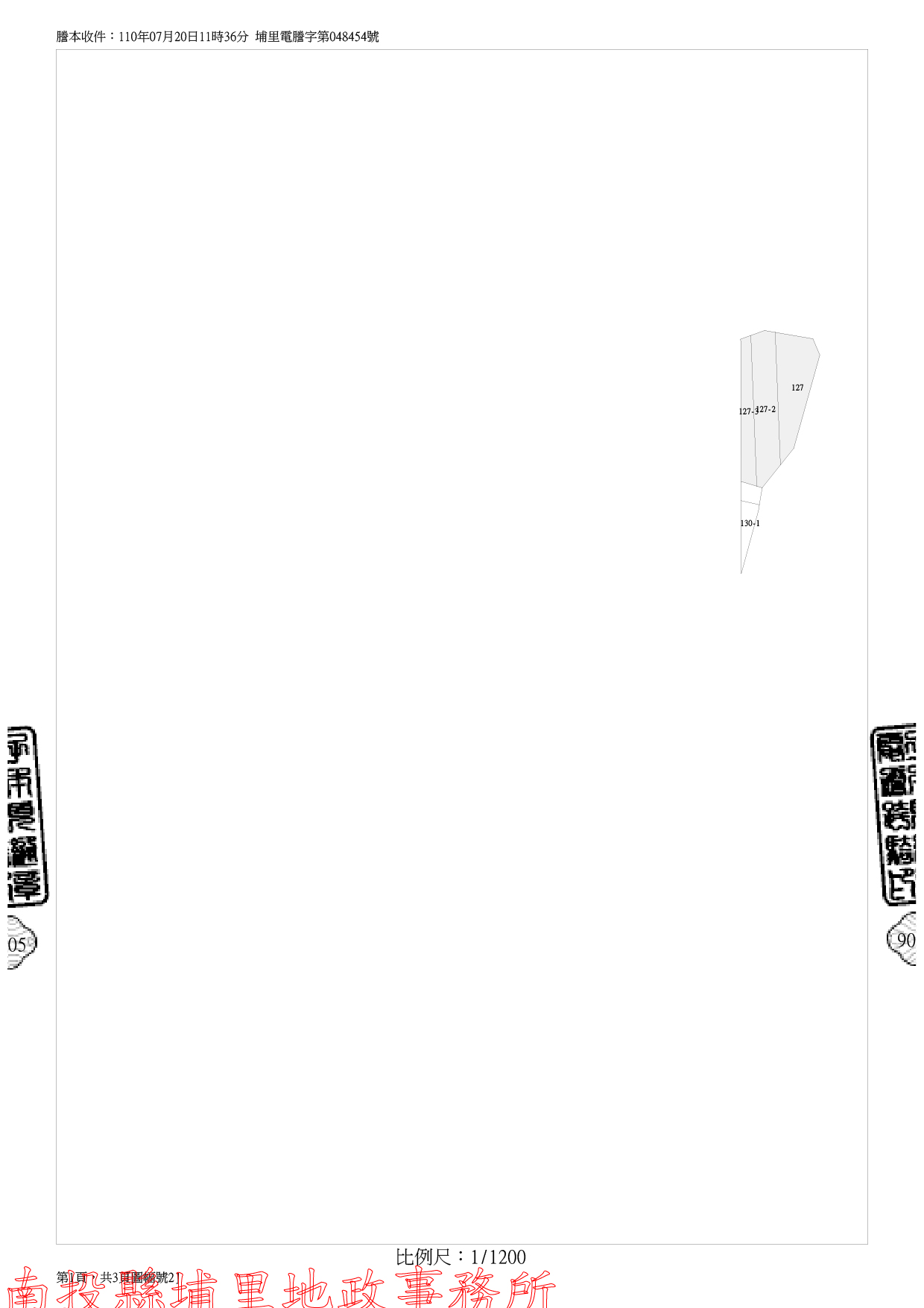

   附件一、地籍圖謄本

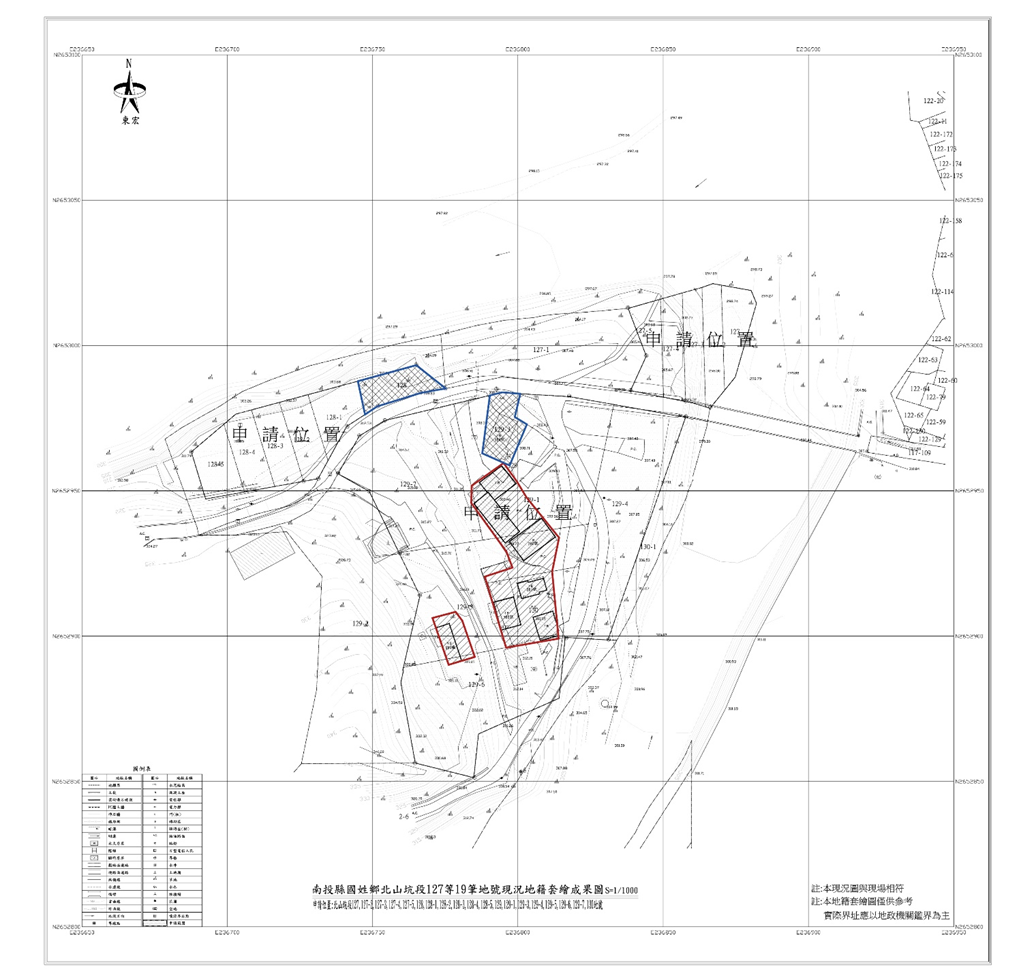

       附件二、土地擬變更範圍圖

   藍框處為既有丙種建築用地(地號128及129-3)
   紅框處為擬變更丙種建築用地範圍

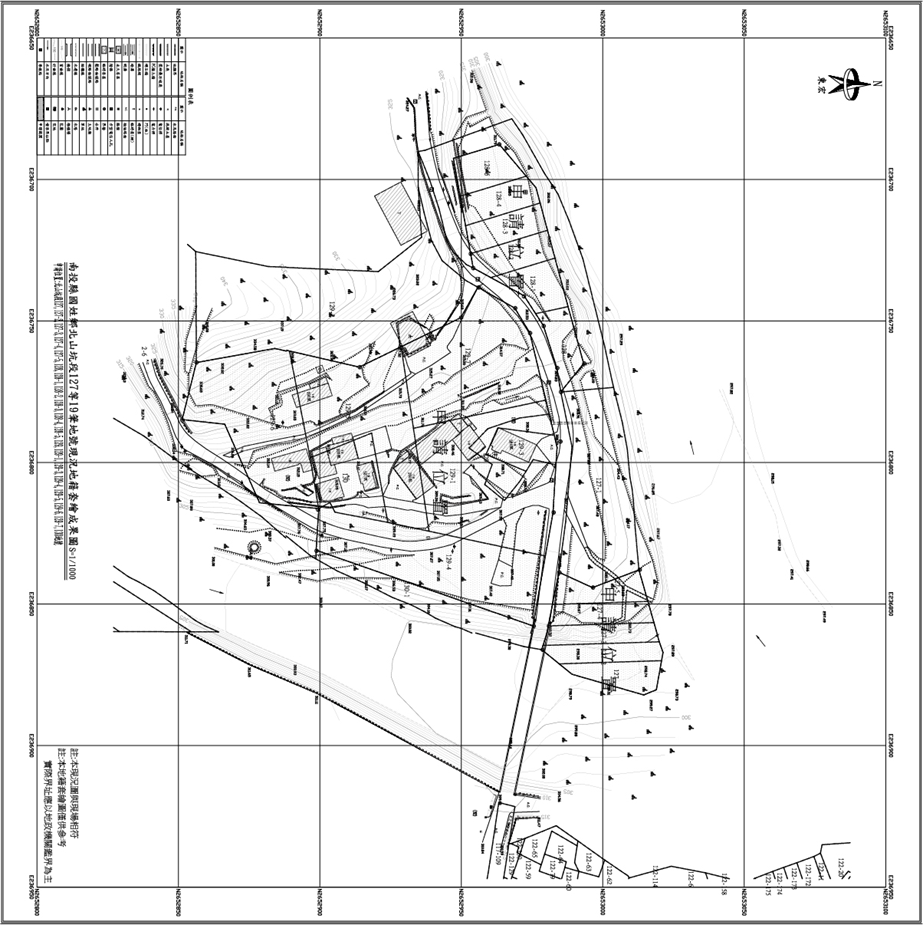

   附件三、高程測量圖
